冷卻塔安裝方法,冷卻塔安裝步驟

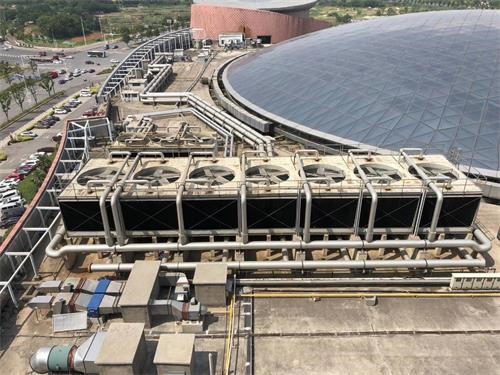

冷卻塔是在塔內空氣與水進行熱質交換，從而降低冷卻水溫度的冷卻設備。中央空調系統使用的冷卻塔大多為逆流式和橫流式，其噴水裝置采用黑色散熱填料。一般小型商業項目和小型工廠項目中，小型機一般采用逆流式圓形冷卻塔，而大型商業綜合體和高端大型工廠塔多采用橫流式冷卻塔或逆流式方形冷卻塔。北方多采用閉式冷卻塔。下面我就給大家介紹一下冷卻塔的安裝方法。 1、冷卻塔安裝要求（1）冷卻塔的安裝應根據設備的各種情況，考慮其安裝地點的地面和負載能力，還必須考慮必要的外部條件。 (2)安裝時應注意冷卻塔設計圖紙制作混凝土基礎或鋼結構基礎。這些冷卻塔的基礎上方嵌入水平鋼板。各基礎點標高應在同一水平面上。 (3)塔體應水平放置。水塔施工安裝時，為防止底盤被壓壞，施工人員應踩在底盤的加強筋上。安裝塔殼、底盤等光纖部件時，為防止外殼、底盤等變形，可先擰螺絲，然后按順序逐漸擰緊。、確認底盤不變形且周圍清潔干燥后，為避免使用過程中漏水，可在接觸區域鋪設纖維氈和樹脂。冷卻塔安裝2、冷卻塔框架結構的安裝冷卻塔不得安裝在通風不良或潮濕空氣回流的地方。塔身與建筑物的直線距離必須保持在兩米以上。必須安裝在通風良好的地方。否則，冷卻塔的冷卻能力將會降低。冷卻塔一般安裝在建筑物或工地頂層，形成高壓頭，克服冷凝器的阻力損失。水泵將需要處理的冷卻水從水池抽取到冷卻塔。冷卻后從塔底集水盤向下流，強制進入冷凝器。然后根據水頭壓差自動流入水池，如此循環。安裝時應按施工圖規定的坐標就位，并應找平、對齊。設備應平穩、牢固，冷卻塔出口、噴嘴的方向和位置應正確。 3、冷卻塔各部件的安裝（1）膜噴淋裝置的安裝。膜噴頭裝置有膜板式、紙蜂窩式、點波式、坡紋式等不同形式。 2）隔膜板噴水裝置一般采用木板、網格填料或塑料板制成。格柵填料噴水裝置優選為波紋板，安裝在支撐梁上。每四塊連接成一組。板與板之間用塑料管和橡膠墊圈隔開一定的間隙，中間用鍍鋅螺栓固定。 3）蜂窩散熱填料安裝可直接安裝在角鋼或扁鋼支架上，也可直接安裝在鍍鋅鋼支架上。 4）點波噴灌裝置的單位高度為150~600mm，小點波一般為250ram?？偘惭b高度為：采用逆流塔時為500~1200mm，采用橫流塔時為1000~1500mm。常用的安裝方法有框針法和粘接法：①框針法是用直徑為4的銅絲或鍍鋅引線穿過點波片正反面，形成一個整體，看起來像從遠處看是一個蜂窩。安裝在L 25×4角鋼制成的框架內，以框架作為安裝單元。 ②粘接方法采用G52-2全氯乙烯清漆。粘合40～50片后，用重物壓1～1～5小時。點波的框架單元或粘合單元直接安裝在支撐架或支撐梁上。 (5)斜波紋噴水裝置的單位高度為300-400mm?？偘惭b高度為800-1200mm。安裝方法與點波噴水裝置相同。冷卻塔結構圖二、布水裝置的安裝冷卻塔布水裝置有槽式和水池式兩種。安裝要求如下： (1)槽式配水裝置水箱高度一般為350~450mm，寬度為100~120mm。水箱內正常水深為120-150mm。 (2)水池式布水裝置僅用于橫流式冷卻塔。噴嘴在配水箱上呈梅花形或方形排列，噴嘴頂部以上最小水深為80-100mm。配水池高度應大于計算最大荷載時的水深，并預留100-150rnm的防護高度。 3、布水裝置的安裝布水裝置有固定管道布水器和旋轉管道布水器兩種。 (1)固定管布水器的噴嘴向下排列，呈梅花形或方形。具體布置形式應符合設備的技術條件或設計要求。一般情況下，噴嘴間距根據噴水角度和安裝高度來確定。每個噴嘴的水滴應相互交叉，以實現將水均勻分布到噴水裝置。（2）旋轉管布水器的水嘴安裝方式有以下三種： 1）裝配有縫隙的布水管，縫隙寬度一般為2-3nvn，縫隙水平排列。 2）噴嘴布水，按設備技術條件或設計要求安裝。 3）裝配圓孔配水管，孔徑3-6mm，孔距8-16mm。單排安裝時，孔位與水平方向夾角為30°。 ;雙排安裝時，上排孔與水平方向的夾角為60°。，下排孔與水平方向的夾角為45°。。開口面積為配水管總截面積的50%～60%。 4、通風設備的安裝根據冷卻塔的形式，通風設備可分為通風式和鼓風式兩種： (1)采用通風式冷卻塔時，電機蓋和轉子應有良好的防水措施。通常采用封閉式鼠籠式電機，端子采用松香或其他密封絕緣材料密封。 (2)采用鼓風冷卻塔。為了防止風機濺出水滴，風機與冷卻塔本體的距離一般不小于2m。 5、集水器的安裝。集水器一般安裝在配水管道上、配水箱內或箱體上方。它阻擋塔外空氣中的水滴，起到將水滴與空氣分離的作用。在通風冷卻塔中，集水器與風機應保持一定的距離，以防止產生渦流，增加阻力，降低冷卻效果。
